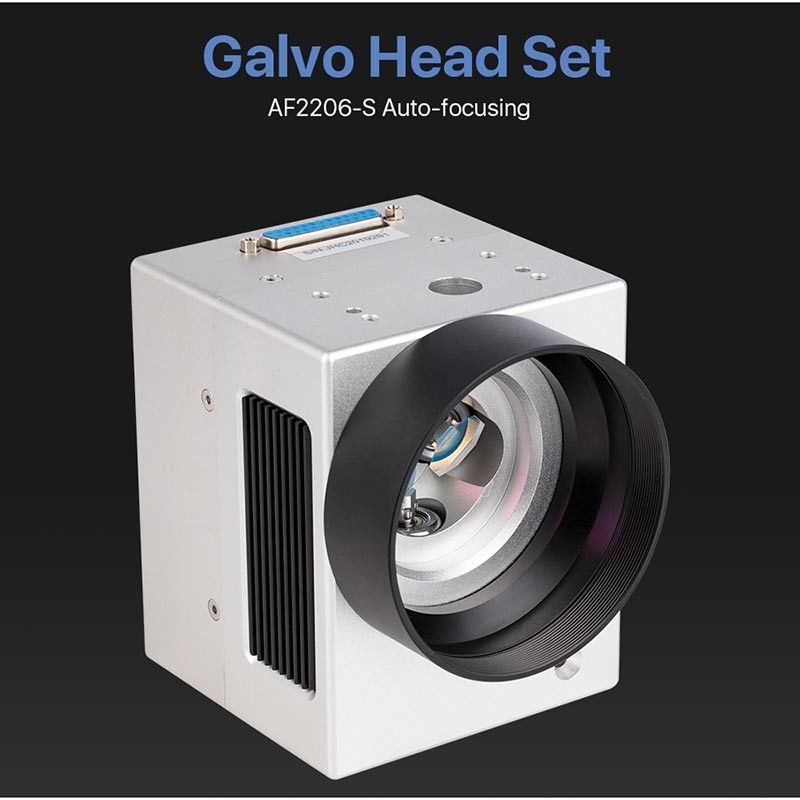

Sino Galvo Tête laser galvo à mise au point automatique à grande vitesse SG2206 Galvo à grande vitesse pour la machine de gravure de marquage laser à fibre
Le galvanomètre de type SG2206 a une bonne stabilité de fonctionnement, une grande précision de positionnement, une vitesse de marquage rapide, une forte capacité anti-interférence et de fortes performances globales.Les caractéristiques spécifiques sont les suivantes::
■ adopter un capteur photoélectrique importé des États-Unis.
■ Le capteur photoélectrique différentiel détecte avec précision la position du rotor du moteur, avec une bonne linéarité, une faible dérive, une haute résolution et une précision de positionnement répétée.
■ Conception précise de la charge pour l'objectif de 10 mm, précision élevée de l'assemblage du moteur, structure raisonnable, faible coefficient de frottement statique et décalage nul, pour assurer de bonnes caractéristiques dynamiques du système.
■ Le conducteur dispose de la fonction de détection anticipée de la position et de la vitesse, ce qui améliore considérablement les performances de réponse dynamique et la vitesse de balayage de l'ensemble du système.
■ Conçu avec une protection contre la surcharge, le surcourant et la polarité inverse, ce qui rend le système plus fiable.
■ L'ensemble du système adopte une conception d'optimisation de la compatibilité électromagnétique, avec un rapport signal/bruit élevé et une forte capacité anti-interférences.
■ résoudre les problèmes courants tels que la dérive de température du moteur galvanomètre, les interférences du signal et la dérive zéro.
Paramètres techniques:
| Vitesse |
| Vitesse de marquage ((1) |
6 000 mm/s |
| Vitesse d'écriture |
516cps |
| Temps de réponse par étape ((1% de l'échelle complète) |
288 nous |
| Temps de réponse par étape ((10% de l'échelle complète) |
895 us |
| Temps d' erreur de suivi |
≤ 164 us |
| Précision et erreur |
| Linearité |
990,9% |
| Répétabilité (RMS) |
Le produit doit être présenté dans un emballage. |
| Erreur de gain |
< 5 mRad |
| Décalage zéro |
< 5 mRad |
| Drift à long terme de plus de 8 heures |
< 0,5 mRad |
| Déplacement de l'échelle |
Pour les matières premières |
| Drift zéro |
Pour les appareils de traitement des eaux usées |
| Longueur d'onde ((3) |
10600nm / 1064nm / 355nm |
| Énergie et signal |
| Voltage d'entrée |
± 15 VDC |
| Courant nominal |
2A |
| Signal d'interface |
Numérique |
XY2-100 |
| Analogue |
± 5V |
| Angle de balayage de la machine (4) |
± 11° |
| Courant de fonctionnement, température, dimension |
| Température de fonctionnement |
0°C à 45°C |
| Température de stockage |
-10°C à 60°C |
| L'ouverture |
10 mm |

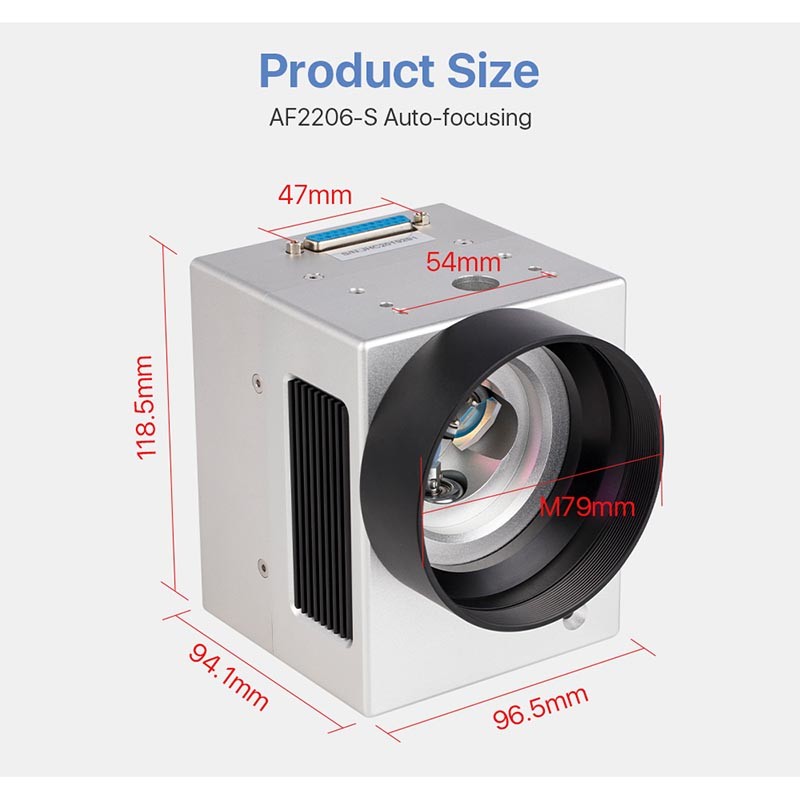

| Dimension du scanner du galvanomètre (LxWxH) |
118.5 x 96,5 x 93,6 mm |
| Poids du scanner au galvanomètre |
≈ 1,65 kg |
Commentaires:
Les paramètres ci-dessus sont obtenus à partir de l'essai après 30 min de chauffage
(1) Utiliser une lentille F-Theta, focale 160 mm, marquer des caractères à une ligne de 2 mm de haut;
(2) En utilisant l'objectif F-Theta, la distance focale est de 160 mm et le nombre de caractères en ligne unique d'une hauteur de 1 mm est marqué par seconde;
(3) Un revêtement spécial de longueur d'onde peut être personnalisé;
(4) L'angle de balayage mécanique standard est de ± 11° et l'angle de balayage mécanique maximal est de ± 15°, qui peut être personnalisé en cas de besoins particuliers.
 |
