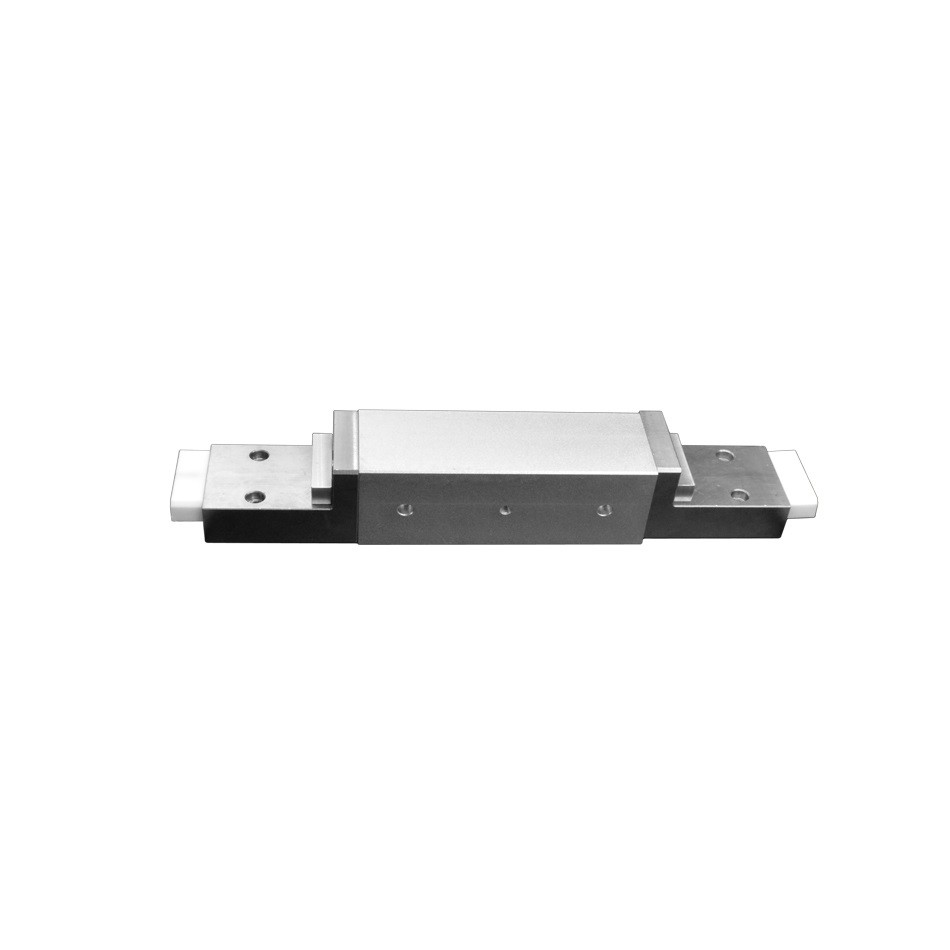

Or multifonctionnel de pièces de rechange de laser concentrant la cavité 1064nm

La cavité de concentration combinée solide-laser 1064nm YAG pour la machine de soudage au laser

Introduction:
La fonction de la cavité de concentration dorée est d'accoupler efficacement la source de pompe avec la substance de travail, affectant ainsi l'uniformité,divergence et distorsion optique du faisceau de sortieLa cavité de concentration a deux fonctions: l'une est d'accoupler efficacement la source de pompe avec la substance de travail;l'autre est de déterminer la distribution de la densité optique de pompage sur le matériau laser, affectant ainsi l'uniformité, la divergence et la distorsion optique du faisceau de sortie. La substance active et la source de pompe sont installées dans la cavité de concentration.les avantages et les inconvénients de la cavité de concentration affectent directement l'efficacité et les performances de fonctionnement de la pompe.

Caractéristiques:
La cavité de concentration combinée solide-laser présente les avantages d'un bon mode laser, d'un pompage uniforme, d'un rendement de concentration élevé, d'un bon effet de refroidissement, de fiabilité et de durabilité,et l'efficacité à long terme, et est largement utilisé dans la fabrication de lasers pulsés et continus de moyenne et petite puissance.
1) La cavité de concentration est composée de deux parties, la cavité supérieure et la cavité inférieure, qui forment chacune un tout indépendant, qui peut être ouvert et fermé librement.Seule la cavité supérieure peut être découverte lors du remplacement ou du remplacement de la lampe.Il est possible d'effectuer l'installation de la lampe et le remplacement de la lampe sans enlever les autres composants de la voie optique du laser ou toute la cavité de concentration.sans réajuster et déboguer la lumièreIl est pratique d'ajuster la position du cristal. Dans ce cas, la position du cristal peut être ajustée en fonction de la position de l'appareil.Il est également pratique d'observer et de déboguer la source lumineuse visibleIl présente les caractéristiques d'une installation pratique, d'un positionnement précis et d'un fonctionnement simple.
2) Les paramètres géométriques de la surface réfléchissante de la cavité de concentration sont proches de la valeur théorique, le placage en or du miroir est fin et uniforme, l'effet de concentration est bon,et l'efficacité de conversion est élevée.
3) Le refroidissement de la cavité de concentration consiste d'abord à refroidir le cristal, puis à refroidir la cavité réfléchissante et la lampe de pompage, ce qui peut protéger efficacement le cristal,prolonger la durée de vie du cristal et avoir un bon effet de refroidissement.

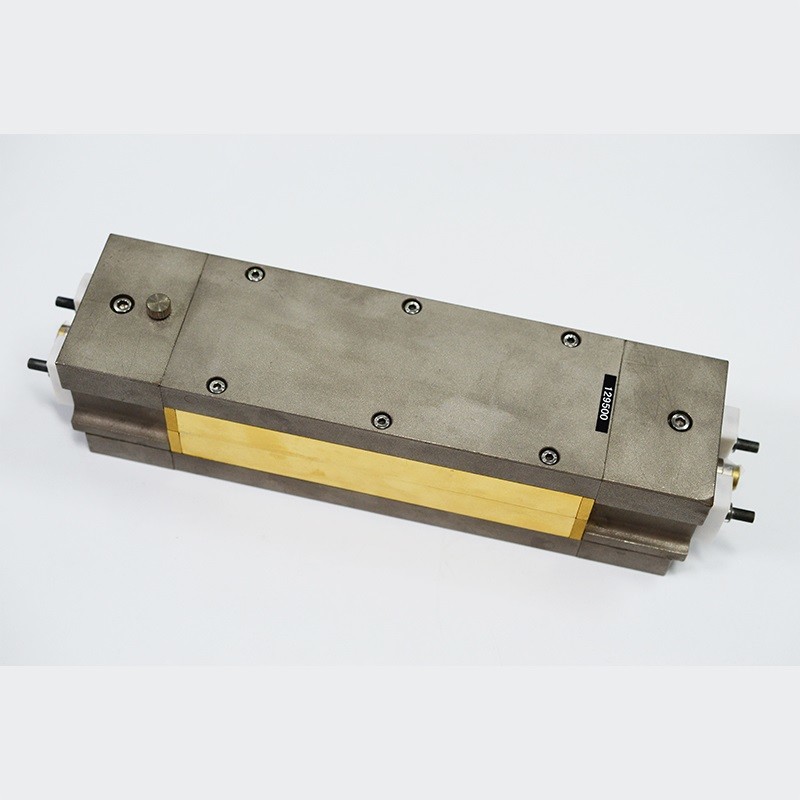

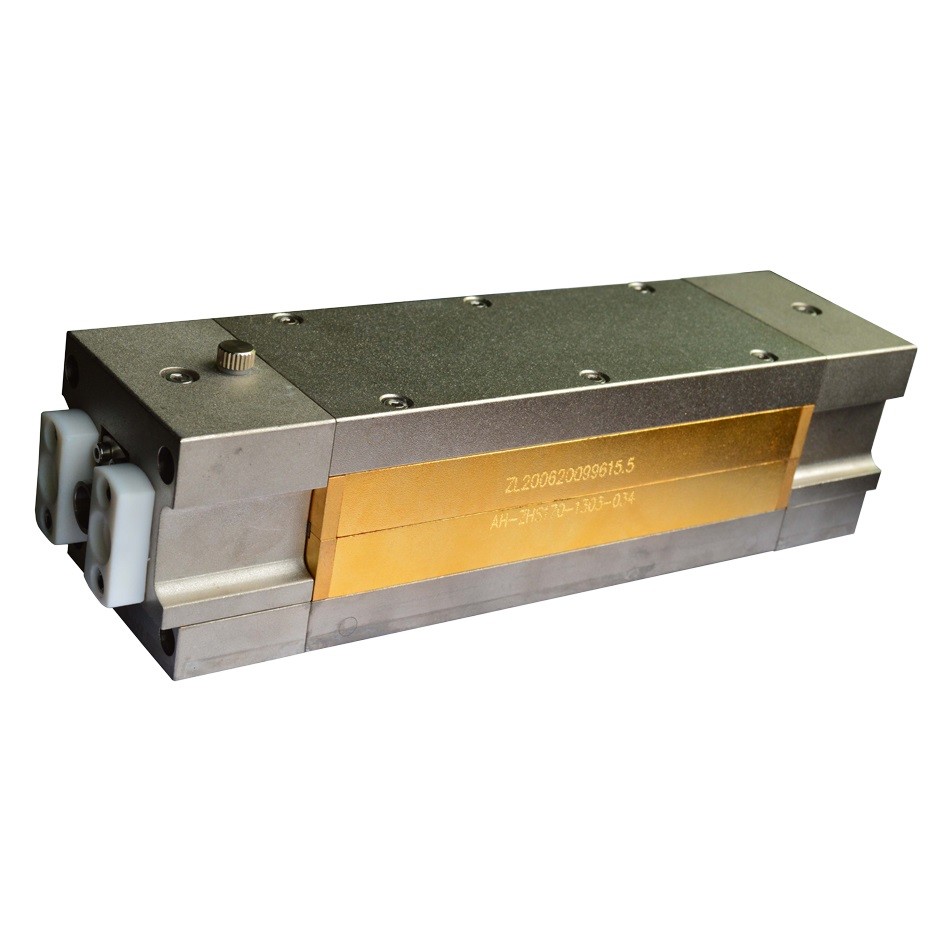

Cavité d'or



Cavité en céramique
